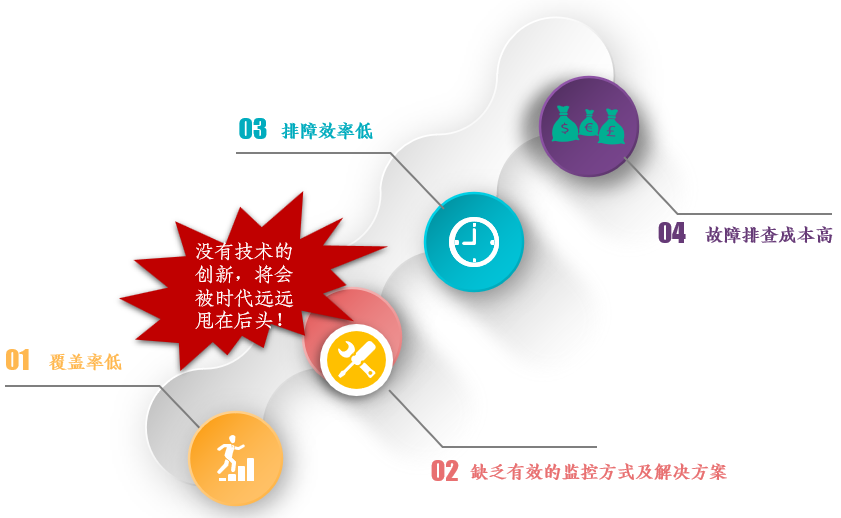

随着LTE网络大规模建设,室分组网的重要性越来越大,但运营商缺乏有效的室分故障监测及解决方式,尤其是无源分布隐形故障多,发现周期长、被动、且准确定位难、人工成本高、效率低,若系统一旦出现故障,将长期、大幅影响到用户对室分网络的感知度,甚至影响到企业的品牌。
随着LTE网络大规模建设,室分组网的重要性越来越大,但运营商缺乏有效的室分故障监测及解决方式,尤其是无源分布隐形故障多,发现周期长、被动、且准确定位难、人工成本高、效率低,若系统一旦出现故障,将长期、大幅影响到用户对室分网络的感知度,甚至影响到企业的品牌。

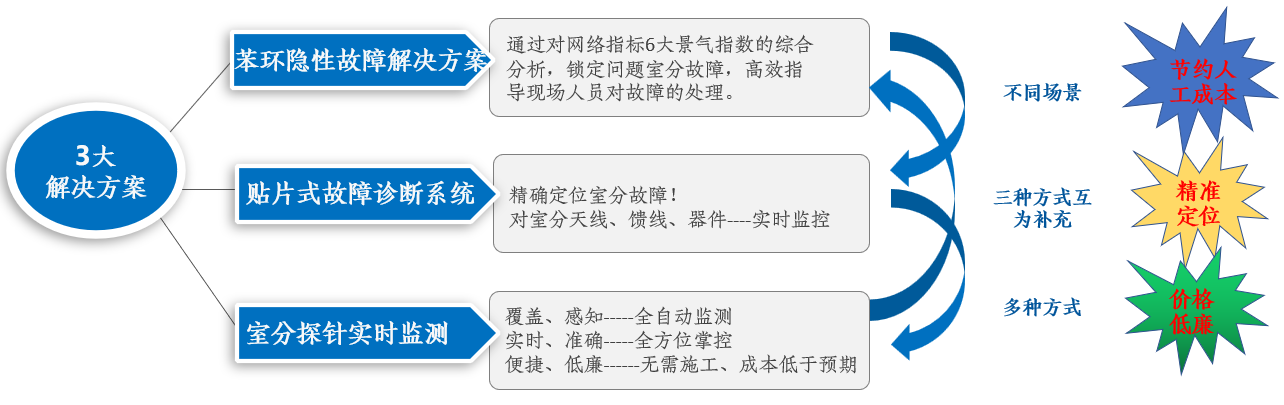

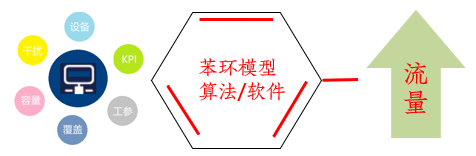

锁定目标:通过智能系统对设备、工参、KPI、覆盖、容量、干扰6大景气指数的综合分析锁定问题室分故障。
支撑系统:苯环分享模型(工具软件)
工作模式:系统智能批量排查问题,现场人工验证问题,通过轻整改解决问题。
系统优势:
主动性:快速、准确输出室分“隐形”故障信息,做到提前预警。
准确性:故障定位准确率在98%以上。
高效性:系统高效排查,降低室分人力维护成本。

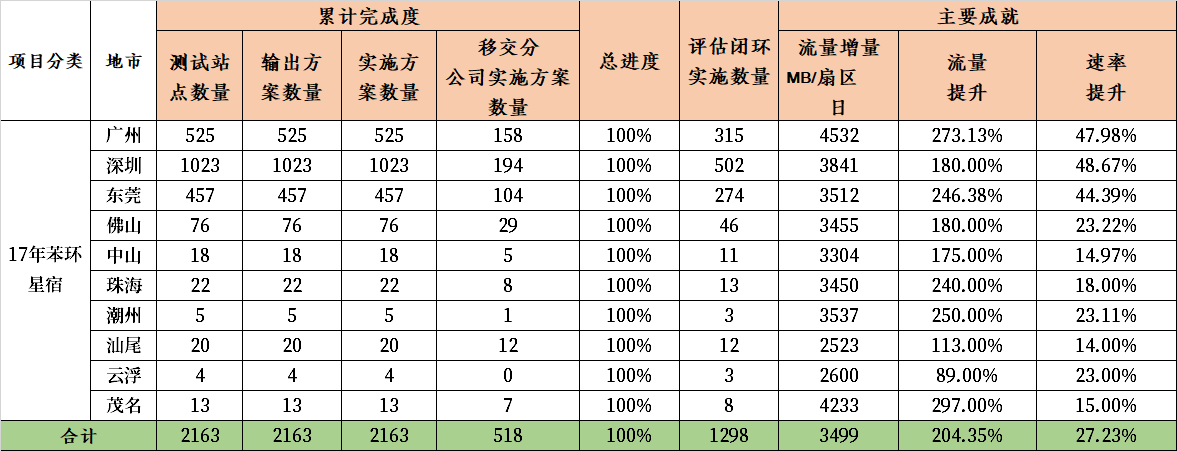

2017年4G室分苯环星宿提质项目,广东省10个地市 累计完成2163个室分隐性故障排查整改,流量增加3.42GB/扇区日↑,提升3.1倍↑;用户速率提升4.11Mbps ↑,提升27% ↑
在室分系统的天线外罩上粘贴探针贴片,在原室分系统的信源合路处接入监测主机。
监测主机发出检测信号,天线端的探针贴片进行检测,探针贴片接收到监测主机的信号后进行响应;监测主机对反馈的数据进行采集并发送到后台进行综合分析,各链路状态结果推送到客户端,实现对室分系统的故障诊断及定位。

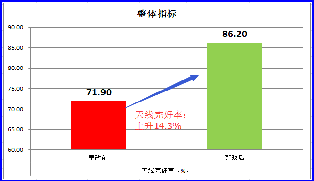

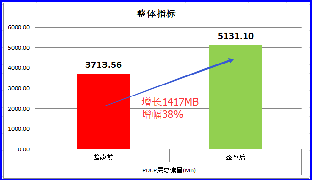

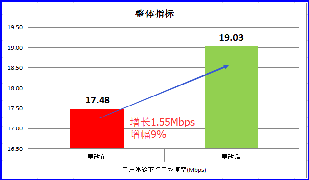

项目 | PDCP层数据总流量(MB/扇区*日) | 用户感知速率(Mbps) | 天线完好率(%) | ||||||
---|---|---|---|---|---|---|---|---|---|
整改前 | 整改后 | 增幅 | 整改前 | 整改后 | 增幅 | 整改前 | 整改后 | 增幅 | |
某地市提质室分站点 | 3713 | 5131 | 38% | 17.48 | 19.03 | 9% | 71.9 | 86.2 | 14.3 |
系统主要由前端探针信号采集模板及后台数据分析系统组成。

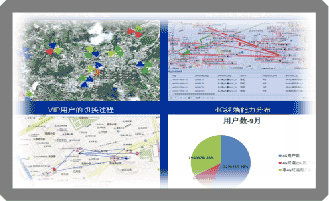

实现目标:实现对室内信号覆盖、感知、业务全方位实时监控。
系统优势:
实时性:探针盒子实时测试反馈信息、告警主动推送。
系统性:多种地理化显示,功能集成平台专业化。
指导性:对提升MR覆盖率、感知优良率具有可行指导性。
统计范围 | 指标 | 实施前 | 实施后 | 增长率 |
---|---|---|---|---|
某地市室分监测小区 | 室分MR覆盖率 | 87.90% | 96.20% | 9.44% |
4G感知优良率 | 89.72% | 94.78% | 5.63% |
